Esta pendiente es excelente para gestionar el agua, pero crea un problema inmediato cuando intentas construir una terraza nivelada con baldosas, un entarimado de madera o una plataforma técnica en su parte superior.
Si colocas los plots soporte regulables directamente sobre una superficie inclinada, las cabezas de los soportes se inclinarán en el mismo ángulo que el tejado. Coloca una baldosa de terraza sobre dos cabezas inclinadas y obtendrás cejas, baldosas tambaleantes y carga puntual sobre las bases de los soportes.
Así es como los reguladores de inclinación resuelven este problema geométrico y lo que necesitas saber durante su montaje en obra.
¿Qué ocurre realmente sin la corrección de inclinación?
Cuando el plot soporte se coloca sobre una pendiente, su tornillo roscado central soporta la carga en ángulo, y no únicamente en vertical. Esto introduce tres problemas distintos en la obra:
- Contacto desigual con la superficie: Las baldosas de terraza no se apoyan planas sobre la cabeza del plot soporte. Se apoyan sobre un único borde afilado o esquina.
- Carga puntual sobre la membrana: En lugar de distribuir uniformemente el peso sobre toda la base circular, el plot soporte se clava en la membrana impermeabilizante en un solo borde. Con el tiempo, los ciclos térmicos y el tránsito peatonal intenso pueden provocar que ese borde perfore las placas protectoras.
- Tensiones laterales en las roscas: Los plots soporte están diseñados para una resistencia máxima a compresión a lo largo del eje vertical. Las cargas laterales reducen su capacidad de carga estructural y hacen que los anillos de regulación se bloqueen o sean imposibles de girar bajo carga.
Cómo los reguladores de inclinación resuelven el problema matemático
Los reguladores de inclinación funcionan de una de dos maneras según la construcción del sistema: en la base o en la cabeza.

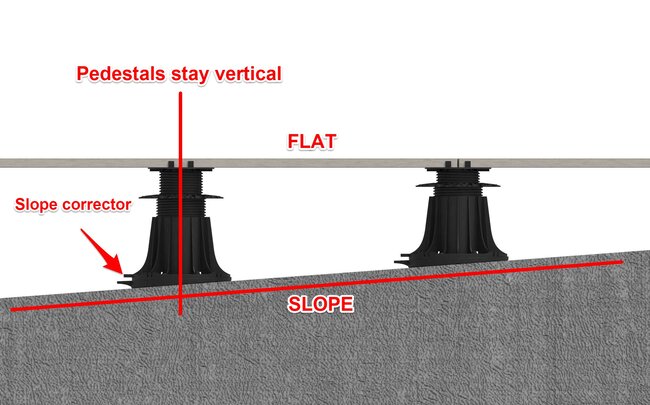

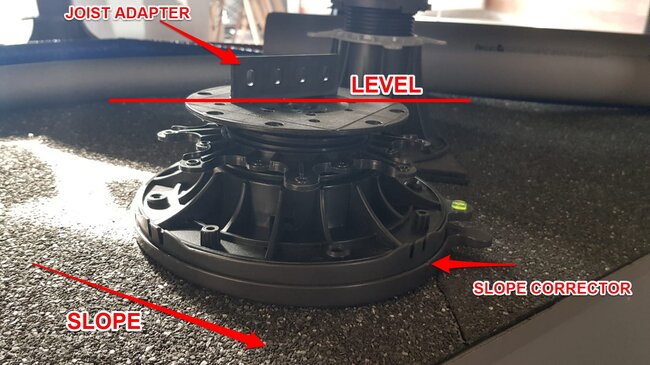

- Reguladores montados en la base: Se instalan debajo del pie del soporte. Se gira el anillo del regulador hasta compensar la pendiente de la cubierta, creando una superficie plana y vertical sobre la que puede asentarse el cuerpo del soporte. Gracias a esto, toda la columna central permanece completamente vertical.

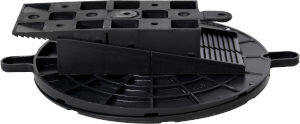

- Reguladores montados en la cabeza: Se instalan en la parte superior del tornillo roscado o de la placa superior. La base queda plana sobre la cubierta inclinada, mientras que la placa superior gira o encaja en su sitio, creando una superficie de apoyo horizontal para la baldosa de terraza o la viga.
Desglose capa por capa
- Nivel de la superficie de la terraza / baldosa: La línea horizontal superior representa la baldosa final o el plano de las tablas de la terraza, que permanece completamente horizontal independientemente de la pendiente del techo debajo.
- Cabeza del soporte: Elemento que sostiene directamente la baldosa. Gracias al regulador de inclinación situado debajo, esta cabeza queda perfectamente plana y paralela a la superficie de la terraza.
- Columna vertical del soporte: Cuerpo central roscado del soporte (`||`). Dado que la base absorbe la pendiente, el vector de carga discurre recto hacia abajo a través del eje de compresión, sin provocar carga lateral ni tensiones de flexión.

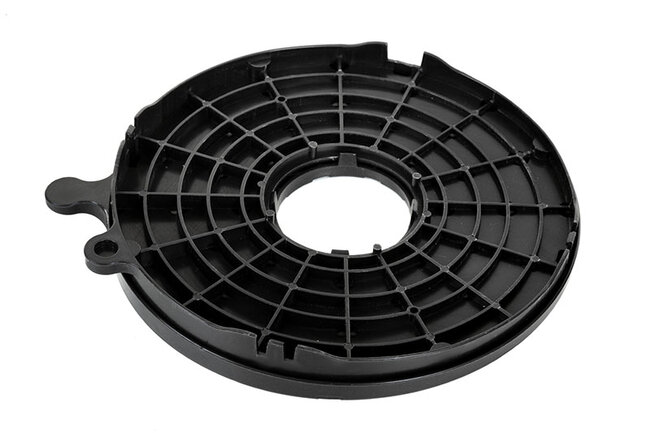

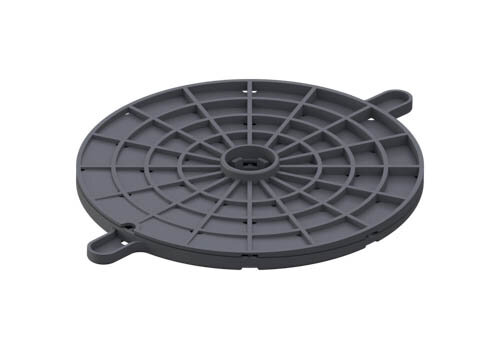

- Regulador de inclinación de la base: Cuña o anillo giratorio situado en la parte inferior del soporte. Absorbe del 0% al 5% de pendiente del techo, contrarrestando la caída antes de que llegue al cuerpo principal.
- Techo inclinado / membrana: Línea inferior diagonal (`/`). Es la capa estructural del techo, inclinada en dirección al drenaje de agua hacia los sumideros, cubierta con membranas impermeables o paneles aislantes.
Como fabricantes, generalmente preferimos la corrección montada en la base en pendientes pronunciadas o cargas elevadas. Mantener el tornillo central en una posición perfectamente vertical garantiza trayectorias de transmisión de cargas simples y claras.
Consejos de montaje desde la nave de producción
Colocar los plots soporte con reguladores de inclinación no requiere mucho tiempo adicional, pero tomar atajos será visible en el acabado final. Ten en cuenta estas prácticas al planificar:
1. Establece el ángulo de inclinación adecuado con antelación

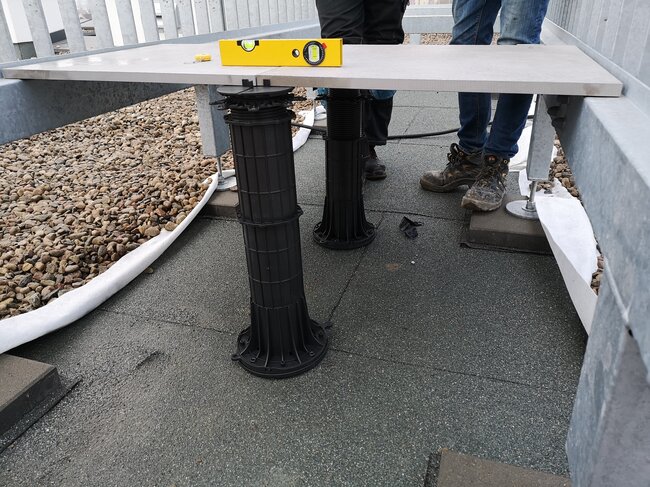

No adivines la pendiente a ojo. Utiliza un nivel digital o un medidor de inclinación directamente sobre la membrana en el lugar donde se van a colocar los plots soporte. Las pendientes del tejado a menudo cambian en un solo tramo, especialmente cerca de los sumideros y las cazoletas.
2. Bloquee el ajuste del regulador de inclinación antes de regular la altura
Si sus plots soporte tienen un regulador de inclinación giratorio en la base, primero ajuste la compensación de pendiente y luego eleve el plot soporte hasta la altura deseada. Intentar regular la inclinación cuando el plot soporte ya está elevado a su altura máxima dificulta considerablemente el ajuste preciso de líneas uniformes.
3. Mantén una orientación coherente
Asegúrate de que la flecha que indica el punto más alto del regulador de inclinación esté orientada directamente hacia arriba en la pendiente del tejado. Si el regulador se gira aunque sea 15 grados respecto al eje, introducirás un ángulo compuesto que hará que nivelar las baldosas de la terraza se convierta en una pesadilla.
4. Verifica las condiciones límite en una fase temprana
Cerca de las aticas, remates de chapa o muros perimetrales puede ser necesario recortar las bases de los soportes para ajustarlas a ras de la pared. Asegúrate de que los reguladores de inclinación sean compatibles con las bases recortadas, o planifica la retícula perimetral de modo que el borde recortado siga apoyándose plano.
Impacto a largo plazo en el rendimiento del techo
El sistema de soporte de la terraza debería durar más que los acabados superficiales colocados sobre él. El uso de reguladores de inclinación integrados protege el conjunto más amplio del techo de varias maneras clave:
- Protege la impermeabilización: La distribución uniforme del peso evita que los bordes de los soportes penetren a través de las baldosas pesadas en las membranas de EPDM, TPO o betún modificado.
- Elimina el movimiento de las baldosas: Cuando las baldosas descansan planas sobre toda la cabeza del soporte, no se deslizan, no traquetean ni se balancean bajo el tránsito peatonal.
- Reduce el número de llamadas de servicio: Los soportes correctamente nivelados permanecen bloqueados en su sitio. No tendrás que enviar al equipo de nuevo seis meses después para nivelar esquinas asentadas o reemplazar baldosas astilladas causadas por carga puntual.
Nivelar una terraza no se trata de luchar contra la pendiente que hay debajo—se trata de compensarla en la base para que las cargas estructurales presionen directamente hacia abajo, donde deberían.
