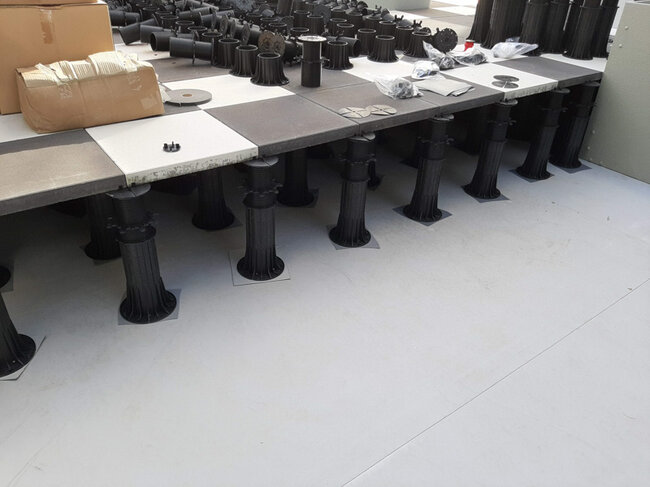

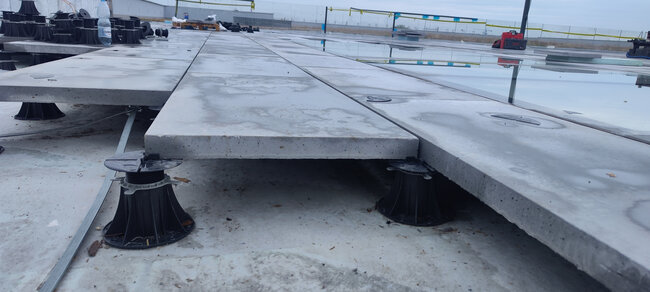

Bajo estas losas de hormigón macizas e impecablemente niveladas se esconde un vacío, una red de canales de drenaje y una serie de pesados soportes roscados de plástico que sostienen todo el conjunto.
Los sistemas de losas elevadas se han convertido en el estándar para cubiertas comerciales, plazas y entradas. Lucen limpios, absorben al instante el agua de lluvia que escurre y ofrecen a los equipos de mantenimiento un fácil acceso a la membrana impermeabilizante que hay debajo. Pero si alguna vez has intentado colocar una losa de hormigón prefabricado de 150 libras sobre un taco de polipropileno de alta densidad, sabes que puede resultar un poco poco intuitivo. El hormigón no perdona errores. Si tu base se desplaza aunque sea una octava parte de pulgada, tu plaza pronto tendrá un borde peligroso.
Como fabricante de plots soporte, diseñamos nuestros sistemas regulables para grandes cargas específicamente para soportar estos pesos extremos sin doblarse ni asentarse con el tiempo. Conseguir una superficie perfectamente plana con materiales pesados y soportes de plástico requiere una buena planificación y una sólida comprensión de cómo se comportan estos sistemas en obra.
Así es como se hace bien.
El verdadero desafío con el hormigón pesado
Las baldosas de madera y las placas de porcelana finas son comprensivas. Las placas de hormigón estructural pesado no lo son.
Una placa de hormigón arquitectónico típica de 24x24 pulgadas pesa entre 50 y 90 libras. Al pasar a una placa de 24x36 pulgadas o a una placa personalizada de 3 pulgadas de grosor, fácilmente te enfrentas a 120 o 180 libras por unidad.
Cuando dejas caer tanto peso sobre un sistema elevado de carga puntual, ocurren tres cosas:
- Compresión del sustrato: El aislamiento del techo o la membrana bajo el soporte quiere aplastarse bajo el peso concentrado.
- Flexión del soporte: El plástico de baja calidad se comba bajo cargas estáticas, provocando hundimientos sutiles en toda la plaza.
- Deriva lateral: Sin una restricción de borde adecuada, todo el campo de placas se desplaza lentamente hacia afuera cuando la gente camina sobre él.
Para construir una plaza que resista un gran tránsito peatonal, carros de mantenimiento y ciclos invernales de congelación-descongelación, debes gestionar estas tres fuerzas desde el primer día.
Paso 1: Preparación de la base y planificación

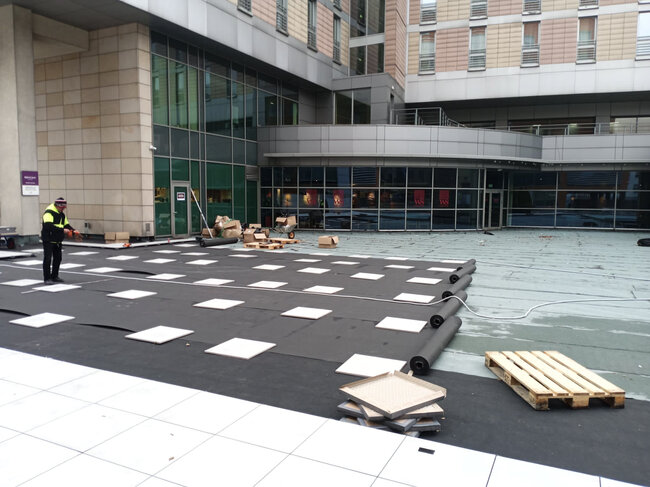

Antes de tocar siquiera un solo soporte, revisa la terraza. Tu membrana impermeabilizante o aislamiento rígido debe estar preparado para altas cargas puntuales. Si colocas los soportes directamente sobre un aislamiento blando, necesitarás placas que distribuyan la carga bajo cada base del soporte para repartir el peso y evitar asentamientos.

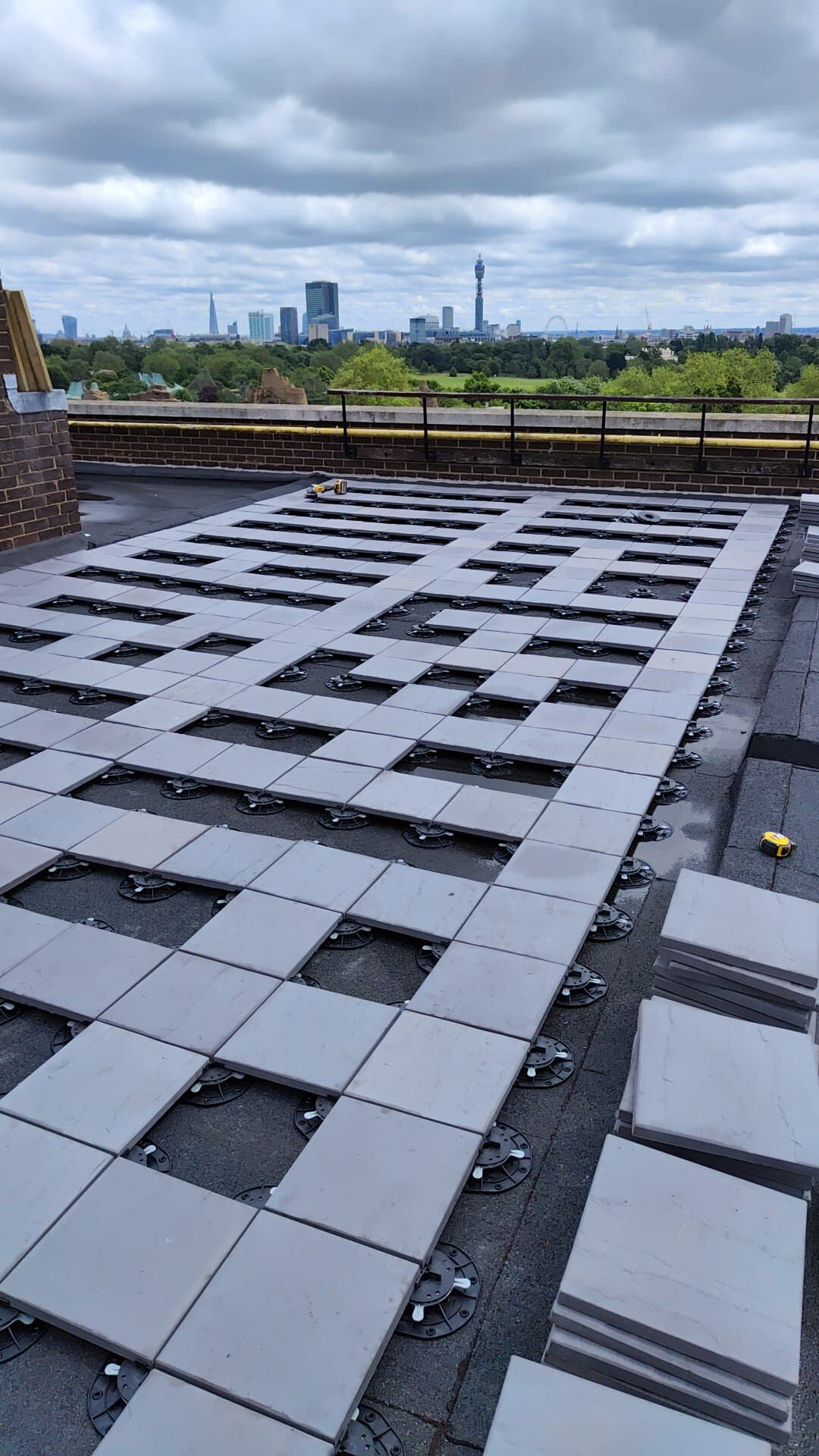

Establece la altura de referencia en el punto más alto de la pendiente de la terraza. Traza líneas láser a través del área para definir la cuadrícula. No omitas esto. Si tu cuadrícula se desplaza un cuarto de pulgada al principio, los cortes perimetrales en el otro extremo del área serán una pesadilla.
Paso 2: Primero delimita el perímetro
Asegura siempre los bordes antes de rellenar el campo.
Coloca los plots soporte perimetrales junto a los muros de pretil o bordillos delimitadores. Tendrás que recortar las placas base de los plots soporte de borde para que queden a ras de la pared. Las líneas de corte están moldeadas directamente en la base de nuestros plots soporte, para que los miembros del equipo puedan romper o cortar el reborde sobrante limpiamente con un cúter, manteniendo la columna central exactamente donde debe transmitirse la carga.
Utiliza clips de dilatación perimetrales o resortes de delimitación de muro a lo largo de cada borde vertical. Esto mantiene una junta de dilatación uniforme y evita que el campo se desplace horizontalmente con el tiempo.
Paso 3: Ajustar la altura y la inclinación

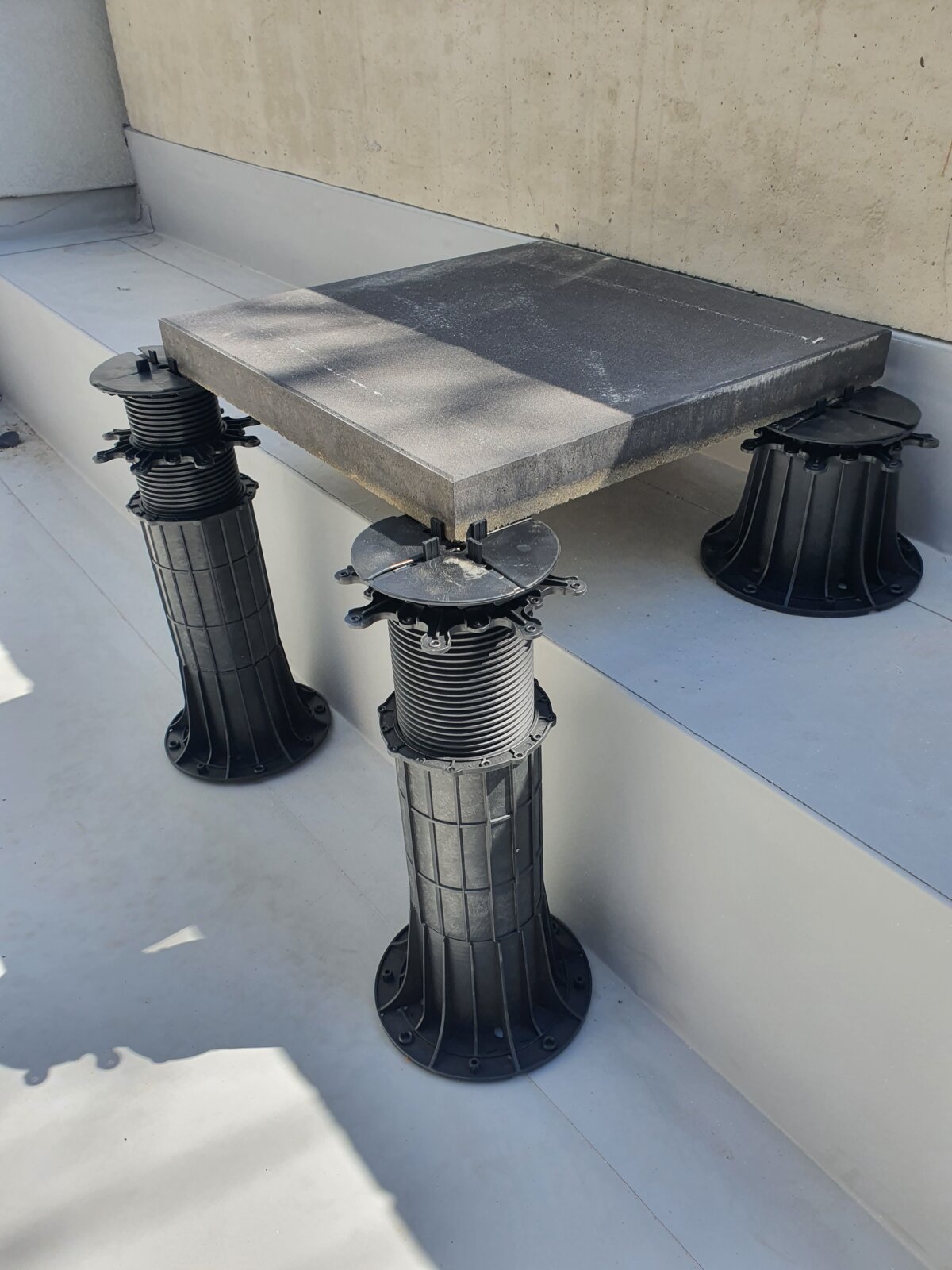

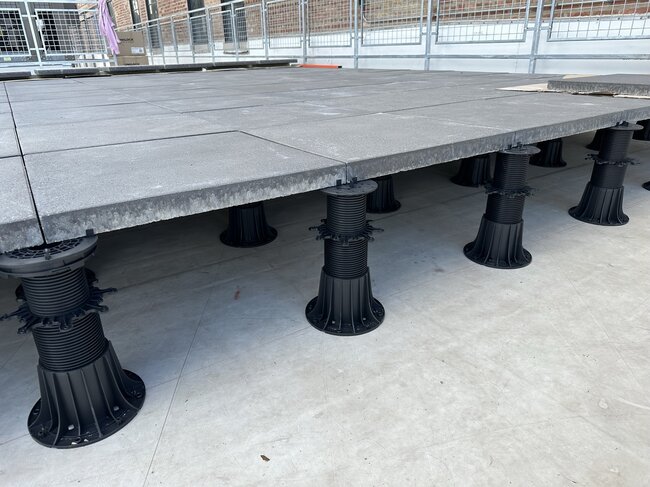

Los plots soporte regulables funcionan mediante columnas roscadas. Giras la cabeza o el anillo de regulación para subir o bajar la altura de la superficie.
La mayoría de las terrazas comerciales tienen una pendiente de 1/8 de pulgada o 1/4 de pulgada por pie para el drenaje. Para conseguir una superficie nivelada en una plaza sobre una terraza inclinada, necesitas reguladores de inclinación. Pueden estar integrados en la cabeza del plot soporte o colocarse bajo la base. Regula cada cabeza hasta que el nivel láser confirme que coincide con la altura objetivo del pavimento.
Paso 4: Colocación del hormigón
Aquí comienza el trabajo físico. La colocación manual de baldosas de terraza pesadas sobrecargará la espalda del equipo ya al mediodía. Utiliza una ventosa elevadora de dos personas o una pinza especializada para baldosas para colocar con precisión cada baldosa sobre la cabeza del plots soporte.

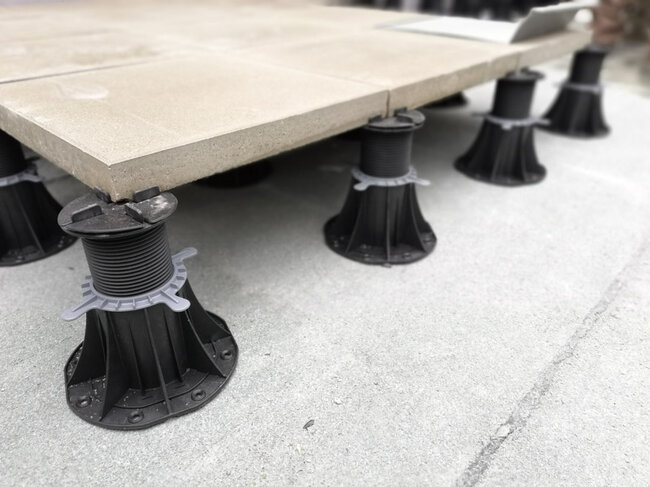

Asegúrate de que la baldosa de terraza quede bien apoyada sobre los resaltes distanciadores integrados en la cabeza del plots soporte. Estos resaltes determinan el ancho de la junta (normalmente 3 mm o 5 mm) y permiten que el agua de lluvia drene directamente desde la superficie hacia la membrana inferior.
Paso 5: Ajuste preciso y almohadillas
Incluso los mejores fabricantes de hormigón tienen pequeñas diferencias en el grosor de sus baldosas. Una baldosa de 2 pulgadas de grosor puede tener 2-1/8 de pulgada en una esquina y 1-7/8 de pulgada en otra.
Cuando coloques la baldosa, comprueba cada junta con el pie. Si notas un desnivel, desliza una almohadilla de caucho en el cuadrante más bajo de la cabeza del plot soporte. Las almohadillas de caucho nivelan las esquinas y amortiguan el ruido de impacto cuando la gente camina sobre ellas.
Tres errores frecuentes que arruinan las instalaciones sobre plots soporte
- Omitir el soporte central para losas de gran formato: Si instalas losas de hormigón largas o de gran formato (por ejemplo, 18x36 o 36x36 pulgadas), cuatro plots soporte en las esquinas no son suficientes. El centro de la losa se agrietará bajo una carga elevada. Instala siempre un plot soporte de apoyo central bajo las losas más grandes.
- Omitir la restricción perimetral: Una terraza con suelo técnico requiere límites herméticos. Si los plots soporte están junto a un borde abierto sin peto, debes instalar una restricción perimetral rígida de acero o aluminio. Si el borde se desplaza, toda la terraza se desmorona.
- Extender excesivamente los plots soporte: Cada plot soporte tiene una altura máxima segura. Si desenroscas el plot soporte más allá de su límite previsto para alcanzar un umbral alto, pierdes la integridad estructural. Si necesitas altura adicional, utiliza casquillos distanciadores diseñados para ese sistema concreto, en lugar de superar el límite máximo de la unidad corta.
Por qué esta ingeniería funciona
Cuando la gente ve hormigón pesado elevado sobre soportes de plástico, se preocupa por la durabilidad a largo plazo. Es una preocupación razonable, pero la ciencia de materiales que hay detrás del polipropileno industrial cuenta otra historia.
El polipropileno de alta densidad es resistente al agua, la sal y los productos químicos del suelo. No se pudre, no se congela ni se degrada bajo tierra. Como los soportes mantienen el hormigón por encima del plano de drenaje adecuado, el agua fluye libremente bajo el pavimento hacia los desagües del techo.
Esto mantiene el agua estancada lejos de la superficie, evita la formación de hielo en invierno y protege la membrana impermeabilizante del edificio de la exposición directa a los rayos UV y el choque térmico. Si un desagüe se obstruye dentro de cinco años, no necesitas un martillo neumático. Levantas dos losas con una ventosa de elevación, despejas el desagüe y vuelves a colocar el hormigón en su sitio.
Si estás planificando una inversión comercial y quieres verificar los cálculos de carga o desarrollar un plan complejo de corrección de pendiente, ponte en contacto con nuestro equipo de ingenieros. Podemos revisar los planos de tu parcela, recalcular las cargas puntuales y asegurarnos de que recibas la especificación exacta de soportes para tu obra.
Un soporte sólido comienza desde la base
La instalación de baldosas de terraza de hormigón sobre plots soporte regulables se reduce a cálculos, planificación y al uso de herrajes adecuados y resistentes. Aborda los trabajos preparatorios con la debida diligencia, delimita un borde rígido, nivela cuidadosamente las esquinas, y construirás una plaza comercial limpia y uniforme que resistirá millones de pasos sin desplazarse ni un centímetro.
