Las terrazas con suelo técnico sobre plots soporte regulables han transformado la arquitectura contemporánea, ofreciendo un drenaje rápido, instalaciones ocultas y una fácil nivelación de pendientes. Sin embargo, el método de montaje tradicional, que consiste en apoyar las gruesas baldosas de terraza únicamente en sus cuatro esquinas, conlleva dos debilidades duraderas: la rotura catastrófica de la baldosa bajo el impacto y la susceptibilidad a la fuerte succión del viento en las estructuras elevadas.
Cuando la baldosa cerámica apoyada de forma puntual se rompe, supone una amenaza directa por la caída de fragmentos. Al mismo tiempo, los balcones altos, las cubiertas comerciales y las terrazas costeras están expuestos a una succión aerodinámica capaz de arrancar las baldosas colocadas de forma suelta. El sistema DeckSafe de Solver Systems resuelve ambos problemas gracias a una subestructura de polipropileno diseñada que convierte el delicado apoyo puntual en una superficie portante continua, sin renunciar al acceso de servicio bajo la terraza.
Transición del soporte puntual al soporte superficial
Los sistemas convencionales de plots soporte dejan hasta un 95% de la superficie inferior de la baldosa sin apoyo. En caso de cargas puntuales accidentales, impactos dinámicos o microfisuras naturales, la baldosa funciona como un vano sin armar.

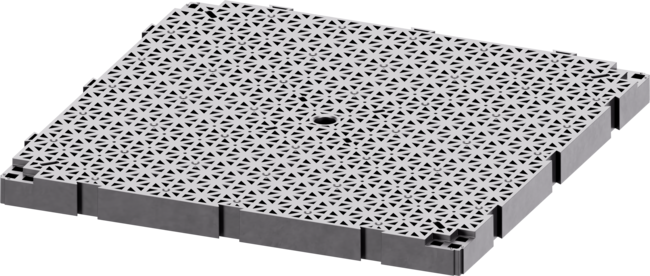

DeckSafe rediseña este mecanismo gracias a su componente principal: la malla de subestructura DECS-DSP (589 x 589 x 40 mm). Fabricado en Polonia al 100% con regranulado de polipropileno reciclado y certificado (que funciona de forma fiable desde -20°C hasta +65°C), el panel cuenta con una base de celosía densamente nervada diseñada con paredes estructurales verticales, horizontales y diagonales entrecruzadas.
- Reducción de la deflexión del 49,23%: Rigurosas simulaciones por el método de elementos finitos confirman que el apoyo de una baldosa cerámica de 15 mm de espesor sobre la malla continua DeckSafe reduce la deflexión bajo presión puntual en un 49,23% en comparación con los plots soporte de esquina convencionales, reduciendo drásticamente el riesgo de roturas durante el uso diario.
- Redundancia independiente de carga: Si la baldosa sufre un daño estructural accidental, la malla DSP situada debajo soporta por sí sola una carga límite de 1,27 kN (130 kg) con una deflexión de tan solo 5,4 mm. En lugar de desplomarse al vacío, el usuario permanece apoyado de forma segura sobre la superficie de la terraza.
- Acabados más finos y ligeros: Dado que la celosía continua asume las principales cargas estructurales, los arquitectos y especificadores pueden utilizar con seguridad baldosas más finas, piedra natural, baldosas cerámicas y superficies blandas como el césped artificial, sin comprometer la estructura.
Protección certificada contra la succión del viento: Más allá de los estándares UL
El comportamiento del viento sobre las terrazas de rascacielos, áticos y torres costeras crea zonas de fuerte presión negativa (succión). Las placas estándar colocadas en seco se apoyan únicamente en su propio peso, lo que las hace propensas a desplazarse durante tormentas fuertes.
DeckSafe fue desarrollado para superar los rigurosos parámetros de prueba del estándar estadounidense UL 90 Uplift Rating / UL 580. En las pruebas estándar de resistencia a la tracción, la unión entre la placa cerámica y la subestructura DeckSafe alcanzó una resistencia al arrancamiento de 934 kg/m³ — superando significativamente el umbral requerido de 512 kg/m³.
Bloqueo mecánico (perfil V-Slot)
La unión química entre el plástico liso y los adhesivos para piedra a menudo falla en condiciones húmedas o de cambios térmicos cíclicos. DeckSafe resuelve este problema gracias a un perfil integrado en forma de cuña en V (V-Slot) a lo largo de las nervaduras de la superficie superior. Cuando el adhesivo de construcción o la cinta butílica especializada se endurece sobre la malla, crea una llave física en cola de milano (bloqueo mecánico), evitando la delaminación incluso bajo cargas de succión extremas.
Dos enfoques versátiles para el montaje
El ecosistema DeckSafe se adapta a diferentes ámbitos arquitectónicos gracias a dos métodos de montaje complementarios, detallados a continuación sin un formato rígido:
Método 1: Superficie completa y máxima libertad de diseño
Este método está adaptado a proyectos caracterizados por configuraciones de baldosas de múltiples formatos, geometría irregular o combinaciones de baldosas duras con superficies blandas, como césped artificial. En el marco del Método 1:
- Montaje combinado: Los paneles de rejilla DSP individuales se unen de forma continua en toda la superficie de la terraza mediante cierres perimetrales integrados tipo cola de milano.
- Soportes desacoplados: Las posiciones de los soportes están desacopladas de las juntas y las dimensiones de las baldosas, lo que ofrece total libertad en la disposición de las baldosas.
- Rigidización central: Bajo cada panel DSP se coloca un soporte central para evitar la flexión del centro durante el tránsito.
- Gestión de la dilatación: La estructura monolítica flotante se divide en campos de dilatación independientes con juntas estructurales definidas.
Método 2: Bloqueo antiviento integrado
Desarrollado especialmente para entornos con vientos fuertes, rascacielos y azoteas costeras expuestas, este método se centra en la máxima resistencia aerodinámica:
- Pegado directo: Cada malla de la subestructura se pega directamente a una baldosa de terraza individual de 60 x 60 cm mediante adhesivo o cinta butílica, creando un módulo estructural reforzado.

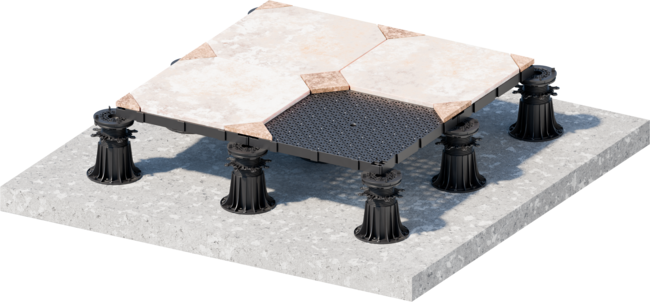

- Apoyo en esquina: Los Plots Soporte se alinean directamente con las cuatro esquinas de cada módulo, eliminando la necesidad de un soporte central adicional.
- Anclaje mecánico directo: Cada módulo se fija mecánicamente a la cabeza del soporte mediante el pasador de bloqueo patentado DECS-LDF.
Protección contra el viento con un espacio libre ultra bajo: Elemento de fijación WindGrip WGP
En el caso de terrazas donde la altura del umbral vertical está seriamente limitada y la malla DSP de 40 mm de altura no puede montarse, Solver ofrece el elemento de fijación DECS-WGP WindGrip (216 x 216 x 15 mm, que añade solo 7 mm de altura). Montado sin necesidad de herramientas directamente sobre los Plots Soporte SPIRAL (desde 17 mm de altura) y MAX, su superficie rugosa y perforada con ranuras en forma de V aumenta la superficie de contacto del adhesivo, fijando las esquinas de las baldosas de terraza con seguridad frente a fuertes ráfagas.
Elementos de fijación precisos y la ventaja del servicio de baldosa individual
Los mecanismos tradicionales de bloqueo contra el viento unen permanentemente las placas entre sí o requieren un corte invasivo de los bordes que debilita las baldosas y provoca su astillado. DeckSafe elimina por completo el corte, manteniendo el acceso total de servicio a las capas de drenaje, las instalaciones MEP y las membranas impermeabilizantes debajo.

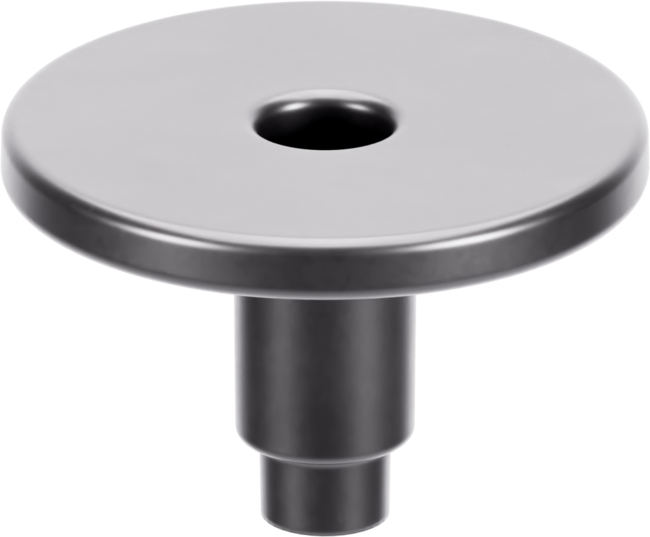

- Pasador de bloqueo DECS-LDF: Fabricado con poliamida reciclada resistente, este pasador con cabeza de seta entra en el receptáculo de la intersección de cuatro mallas adyacentes y se atornilla directamente en el eje del soporte. Su geometría patentada permite al instalador simplemente aflojar el tornillo interno integrado y desplazar lateralmente la cabeza del pasador a lo largo de la ranura abierta. Esto libera el borde de retención de la baldosa objetivo, permitiendo retirar cualquier baldosa individual desde el centro de la terraza sin desmontar las filas circundantes.
- Elementos centradores (DECS-POSSTA y DECS-POSSPIMAX): Adaptadores dedicados que se encajan limpiamente en los receptáculos de la cabeza de los soportes Solver STANDARD, SPIRAL o MAX, centrando con precisión las mallas y garantizando líneas de junta constantes.
- Tapones niveladores DECS-PGC: Durante la construcción de bases continuas e interconectadas (Método 1), los tapones cruzados PGC se deslizan a ras en las cavidades de las esquinas, eliminando los huecos vacíos bajo superficies flexibles como el césped artificial.
- Tolerancia dimensional 10x mayor: A diferencia de las bandejas rígidas de la competencia ajustadas a dimensiones métricas estrictas, DeckSafe admite con facilidad las desviaciones reales de las placas de 590 mm a 600 mm, absorbiendo sin esfuerzo las variaciones de fabricación.
Directrices para el montaje en obra
Para garantizar el rendimiento acústico, la ventilación y la estabilidad estructural, durante la colocación deben respetarse las mejores prácticas de ingeniería:
- Requisitos del sustrato: El sustrato debe ser portante, estable e inclinado entre un 1,5 y un 2 % hacia los puntos de drenaje. Nunca deben colocarse las bases de los soportes sobre las cabezas inferiores de los soportes.
- División de campos de dilatación: Dado que el polipropileno se expande y contrae con los cambios de temperatura ambiente, la retícula de la subestructura DSP debe dividirse en campos de dilatación independientes de dimensiones no superiores a 3,0 m x 3,0 m.
- Juntas perimetrales e internas: Debe mantenerse una junta de dilatación libre de obstrucciones de al menos 15 mm de ancho (aumentada a 20 mm en caso de exposición solar intensa o de utilización de baldosas de terraza oscuras) a lo largo de las fachadas de los edificios, muros, petos y entre campos contiguos de 3 m. Las retículas en la unión de los campos deben carecer de uniones tipo cola de milano y permanecer sin atornillar a las cabezas de los soportes.
- Ajuste preciso tras el montaje: Los ajustes de altura en la terraza terminada pueden realizarse tras el montaje mediante una llave de ajuste especial a través de las juntas abiertas de las baldosas, sin necesidad de desmontar la subestructura acabada.
Combinando el diseño arquitectónico estético con la seguridad estructural, DeckSafe ofrece una base portante de alta resistencia totalmente certificada. Permite a los arquitectos componer libremente patrones complejos de baldosas, proporciona a los promotores una limitación verificable del riesgo asociado al viento y al agrietamiento, y ofrece a los instaladores un sistema rápido y no invasivo construido para resistir las exigentes condiciones exteriores.
