Los soportes regulables resuelven este problema al separar la superficie acabada de la terraza de cualquier pendiente o base irregular que se encuentre debajo. Como fabricante de soportes regulables que colabora directamente con instaladores de terrazas, contratistas generales e instaladores comerciales, vemos de primera mano cómo un sistema de soporte adecuado convierte una losa de patio irregular o una cubierta de varias aguas en una terraza plana y con drenaje automático que permanece estable bajo el tránsito peatonal.
Lograr este resultado requiere tratar los soportes, la subestructura y las tablas compuestas como un sistema integrado. Así es como planificar, distribuir y construir una terraza compuesta sobre soportes regulables que no se hunda, no chirríe ni retenga agua.
1. Planifica la subestructura y la cuadrícula de soportes
Mientras que las baldosas de terraza a menudo descansan directamente sobre las cabezas de los soportes con topes distanciadores, las tarimas compuestas requieren un apoyo lineal continuo para evitar el fluencia, el efecto muelle o la flexión bajo carga. Esto significa que casi siempre se construye una cuadrícula basada en soportes con vigas de aluminio o acero o marcos de alta calidad resistentes a la putrefacción, a los que se fijan los clips compuestos.
Separación y luces
Las tablas de composite son flexibles, especialmente cuando el sol incide con fuerza sobre ellas. Mientras que las tablas de madera estándar pueden tener una separación de vigas cada 16 pulgadas, la mayoría de los fabricantes de composite limitan las luces en la construcción residencial a 12–16 pulgadas, reduciéndolas a 12 pulgadas en el caso de tránsito peatonal en instalaciones comerciales o colocación en diagonal.
La separación de los soportes determina directamente el tamaño de la viga necesaria:
- De soporte a soporte (a lo largo de la viga): La separación suele oscilar entre 16 y 36 pulgadas, dependiendo de la rigidez a flexión del perfil de viga elegido.
- De viga a viga: Determinada completamente por el grosor y el perfil de la tabla de composite.
Calcule la carga permanente total (estructura portante más tablas) y la carga de uso (tránsito peatonal intensivo, macetas, muebles). La distribución uniforme del peso sobre las bases de los soportes protege las membranas de cubierta y evita abolladuras por cargas puntuales. Si calcula las luces con una geometría de terreno atípica, nuestro equipo de soporte técnico a menudo ayuda a los jefes de proyecto en la revisión de los esquemas estructurales y la distribución de cargas permanentes antes del envío de materiales a la obra.
2. Ajuste del rango de altura y corrección de la pendiente
Cada obra tiene un presupuesto de altura determinado. En una terraza en la azotea, la altura de la terraza acabada está determinada por los umbrales de las puertas y la altura del pretil.
Mida los puntos altos y bajos
Mapee el sustrato antes de pedir los componentes:
- Determine la altura de referencia (normalmente el umbral de la puerta menos el grosor de la tarima, la altura de la viga y el perfil de la cabeza del soporte).
- Mida la distancia hacia abajo hasta el sustrato en el punto más alto y más bajo a lo largo de todo el recorrido.
- Determine el rango de altura de los soportes.
Si en el punto más alto se necesita un soporte de 1,5 pulgadas de altura y el punto más bajo desciende hasta 6 pulgadas, compruebe si la línea de soportes seleccionada cubre este rango sin problemas. En nuestra línea de producción diseñamos soportes telescópicos con bandas de regulación superpuestas entre los niveles de altura. Esta superposición da al equipo un margen de seguridad en la obra: si la base de hormigón se hunde tres cuartos de pulgada adicionales por debajo del nivel indicado en los planos, se puede subir la brida sin necesidad de detener los trabajos y esperar a extensiones más altas.
Compensación de inclinación integrada
Los sustratos tienen pendiente para el drenaje del agua. Si el plots soporte descansa plano sobre una membrana inclinada, su cabeza se inclina, creando un punto de contacto oblicuo con la viga. Busque plots soporte con cabezas autonivelantes o bases regulables que compensen la inclinación, que corrigen pendientes del 0% al 5%. Mantener la verticalidad del vástago del plots soporte asegura que las cargas verticales se transmitan directamente a la base, evitando el desplazamiento lateral o la fatiga de las uniones con el tiempo.

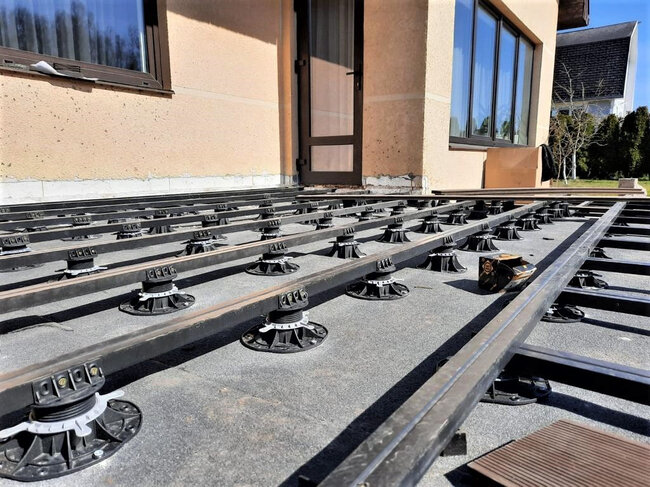

3. Elija la estructura de cabeza y la conexión con la subestructura adecuadas
La forma en que la viga se apoya sobre el plots soporte determina si la terraza parecerá sólida o hueca al tacto.
- Colgadores y alojamientos para vigas: Utilice cabezas de plots soporte diseñadas con alojamientos para vigas integrados o soportes superiores. Estos mantienen los perfiles de marco de aluminio o composite firmemente, sin apretarlos, evitando que la viga se tuerza.
- Fijación: Fije las vigas directamente a la cabeza del plots soporte con tornillos aprobados por el fabricante o utilice soportes de alojamiento a presión que permitan pequeños movimientos térmicos mientras bloquean la elevación vertical.
- Almohadillas acústicas y antivibración: Las almohadillas de caucho de alta densidad colocadas entre la cabeza del plots soporte y la viga amortiguan el ruido de los pasos. En cubiertas habitadas, este único detalle evita que las vibraciones del caminar se transmitan a las estancias inferiores.

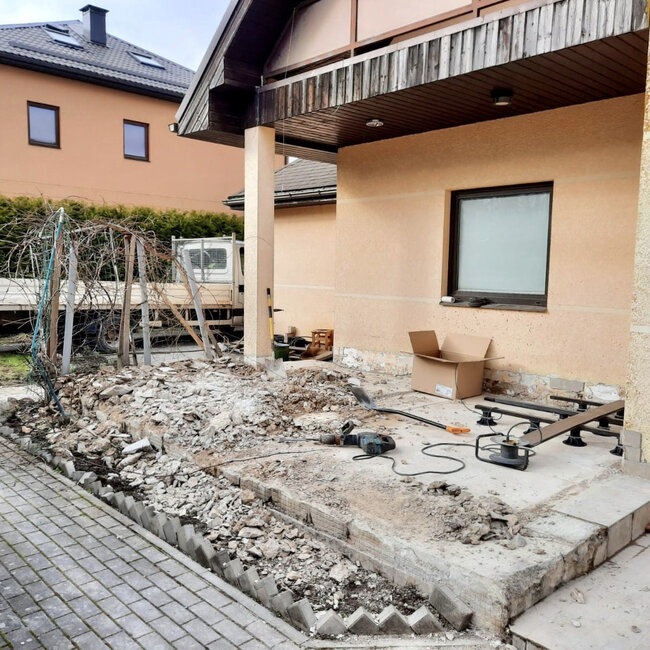

Paso 1: Preparación y protección de la base
Asegúrate de que el hormigón o la membrana estén limpios y libres de contaminantes afilados. En membranas de techo sensibles, homogéneas o soldadas con soplete, coloca almohadillas protectoras debajo de cada base del soporte. Esto evita que los bordes de la placa base se froten contra la impermeabilización debido a micro movimientos a lo largo de los años.
Paso 2: Determine el nivel de referencia y las líneas de cuerda
Coloque el primer plot soporte en el punto de referencia crítico, normalmente justo delante de la puerta de entrada, dejando el espacio adecuado para el drenaje del agua por debajo del umbral. Tienda líneas de cuerda tensas a través del terreno en ambas direcciones, que marquen la superficie superior de las vigas.

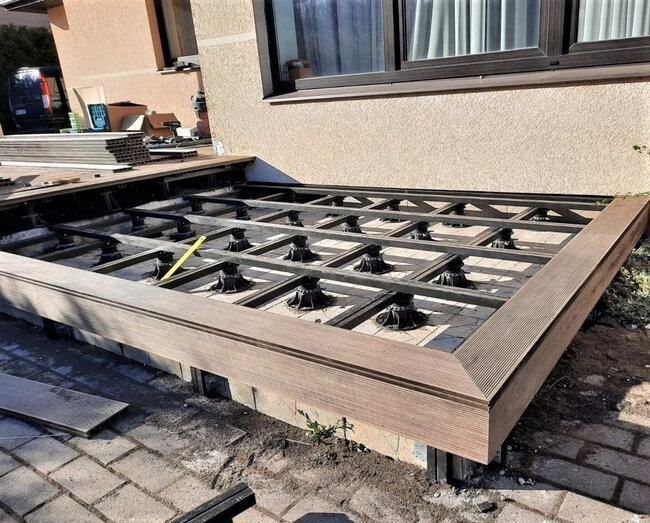

Paso 3: Coloque y nivele el perímetro
Coloque los soportes perimetrales y sitúe las vigas exteriores. Gire manualmente los anillos de regulación para alinear las vigas con la línea del cordel. El nivel láser facilita mucho esta etapa, pero una comprobación adicional con un nivel largo garantizará que no tenga que lidiar con pequeñas curvaturas de las vigas.

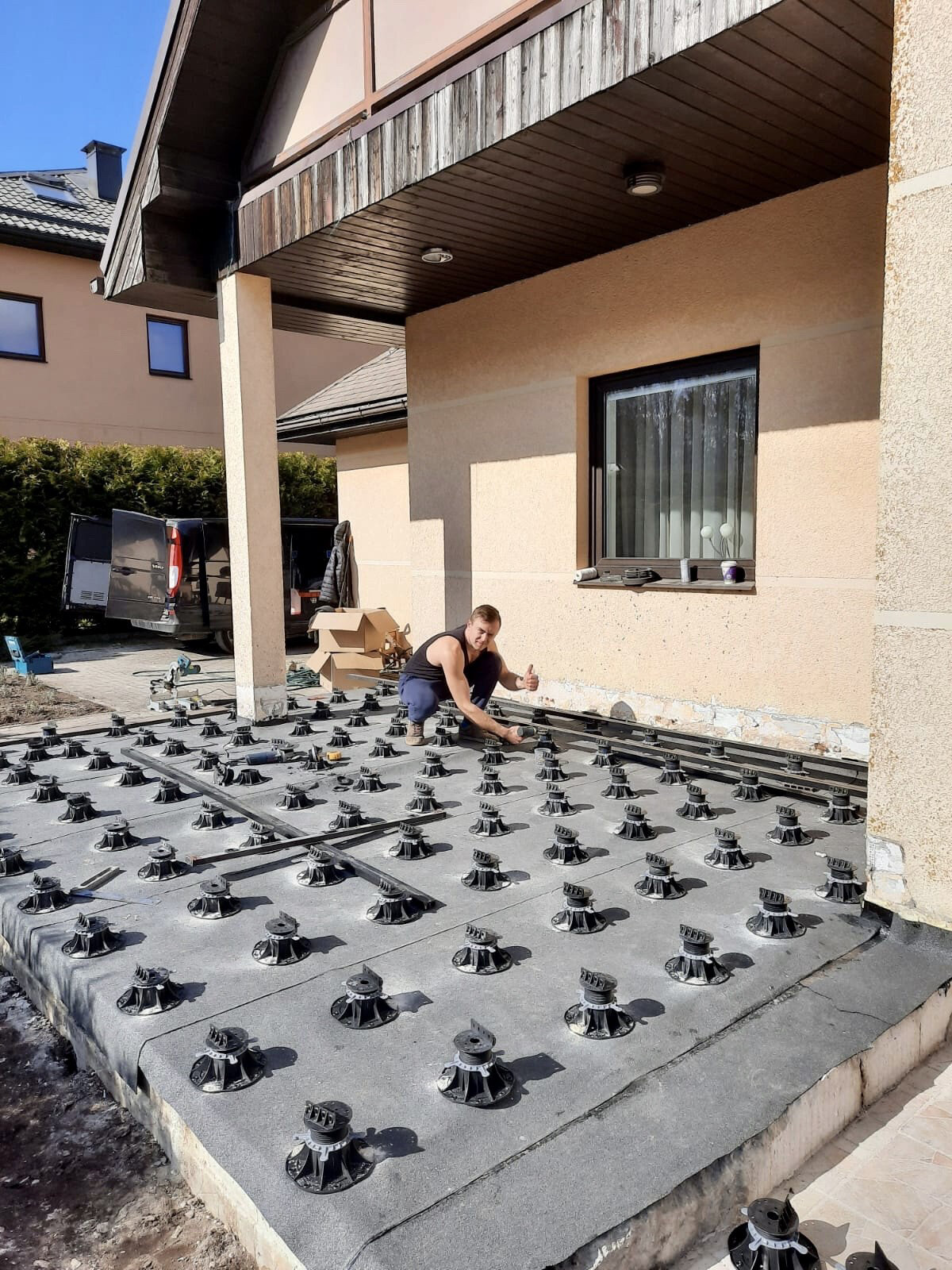

Paso 4: Rellena el campo
Coloca los plots soporte restantes en la malla interior según la disposición de las vigas. Gira cada cabeza del plot soporte hasta que obtenga un contacto pleno y sólido con la parte inferior de la estructura.
Cuando la malla de vigas esté nivelada, recórrela. Si algún plot soporte gira libremente o se balancea, no transmite la carga. Ajusta los anillos de altura hasta que cada punto de contacto sea estable, luego bloquea los anillos de bloqueo o los casquillos de bloqueo para fijar las roscas en su sitio.
5. Montaje de tablas de composite

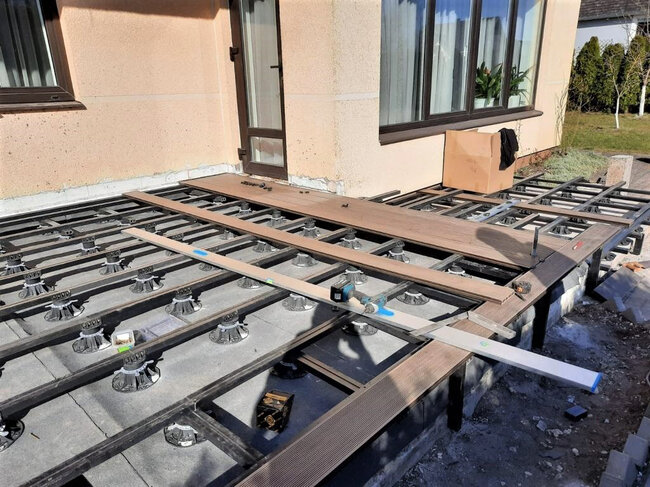

Cuando el bastidor de vigas es rígido y está nivelado, el montaje de las tablas se realiza de forma similar a una construcción estándar de terraza de composite, con algunas reglas clave relativas a los conjuntos apoyados sobre plots soporte.
Gestión de la expansión y contracción
El material compuesto se expande y contrae a lo largo de su longitud con los cambios de temperatura.
- Juntas entre tablas: Deje siempre la junta especificada por el fabricante de las tablas en función de la temperatura ambiente durante el montaje. Una tabla colocada en una mañana fresca a 45°F se expandirá considerablemente en una tarde de verano a 90°F.
- Separaciones perimetrales: Deje al menos un cuarto de pulgada de junta entre los extremos de las tablas y cualquier pared maciza de obra, umbral de puerta o peto. Nunca fije las tablas compuestas de forma rígida a una estructura fija.
Véase también: Soporte Clever Level 80-200 mm, 3 mm para losas & tarimas
Métodos de fijación
La mayoría de las instalaciones modernas utilizan sistemas ocultos de clips montados en las tablas con ranuras en los bordes.
- Fije los clips directamente al marco de vigas con tornillos de acero inoxidable de grado marino o 304/316.
- Cuando se requiera fijación frontal (como tablas de inicio, tablas divisorias o bordes perimetrales), taladre previamente y avellane el orificio para evitar el efecto seta alrededor de la cabeza del tornillo.
Flujo de aire y drenaje
El espacio bajo la terraza montada sobre plots soporte es su mayor ventaja de uso. El agua fluye libremente por las ranuras entre las tablas, cae al suelo y discurre hacia los desagües y sumideros sin obstáculos por parte de las vigas continuas.
Mantén los bordes abiertos o utiliza listones de ventilación perforados para que el aire circule bajo la terraza. El flujo continuo de aire evita la acumulación de calor bajo las tablas y evita que el agua estancada forme moho en la losa.
6. Cálculo del coste total: calidad y plazos de ejecución
Al presupuestar un proyecto con plots soporte de terraza, fijarse únicamente en el precio unitario de los elementos de plástico puede arruinar el presupuesto del proyecto. La rentabilidad real de la instalación se reduce a tres factores operativos:
- Repetibilidad del lote y calidad de la rosca: Los soportes baratos con una rosca rugosa y descuidada se deforman bajo carga o se atascan durante el ajuste preciso bajo peso. Los soportes fabricados con polipropileno virgen estabilizado contra los rayos UV, con un paso de rosca limpio y amplio, permiten al equipo nivelar una retícula de 500 pies cuadrados en horas, no en días.
- Plazos de ejecución y escalonamiento de los suministros: Los proyectos en cubierta y plurifamiliares funcionan según estrictos horarios de grúa y estrechas ventanas de cierre de calles. Abastecerse de soportes con un fabricante que disponga de stock nacional fiable y plazos de entrega claros protege el cronograma del proyecto frente a costosos retrasos derivados de la superposición de trabajos de distintos equipos.
- Soporte en obra: El acceso directo a ayuda para el replanteo, tablas de luces y consejos de montaje ahorra horas de conjeturas cuando las condiciones en obra cambian inesperadamente, por ejemplo, cuando descubres un sumidero de cubierta no señalizado justo donde se había previsto el soporte portante principal.

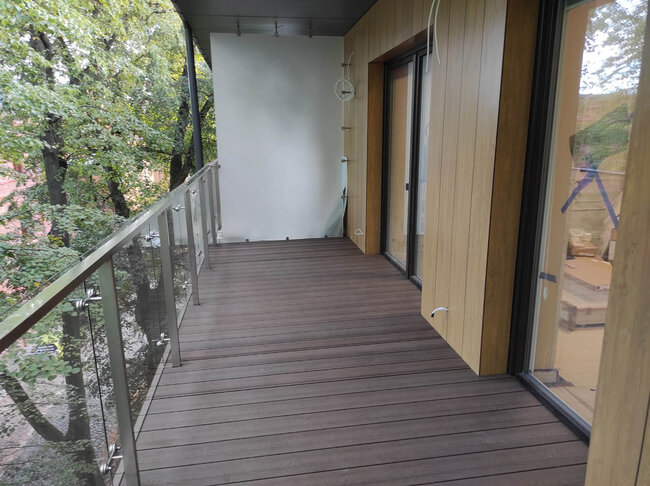

Combinando soportes estables con una capacidad de carga definida con una retícula de marco rígida y las holguras adecuadas para las tablas de composite, entregas una terraza que se mantiene plana, drena el agua de inmediato y resiste años de uso intensivo sin llamadas de servicio.
